什么是GU/GM/GT型水溝鋼格板溝蓋規格/圖集

作者：泰江鋼格板來源：www.cninbell.com.cn 日期：2018/1/3 16:20:47

什么是GU/GM/GT型水溝鋼格板溝蓋規格/圖集 13833862611

水溝鋼格板蓋板的種類很多，和大家分享一下，首先補充一點我屬于是實戰經驗比較多，理論只是比較少的哪一類。鋼格板溝蓋好多款式都做過，單純的扁鋼型溝蓋，帶角鋼邊框的溝蓋板，像螃蟹一樣有6個支撐大腿帶邊框的款式。原來這些都是涵蓋了溝蓋板最具代表性的幾種款式。GT/GU/GM 鋼格板溝蓋。

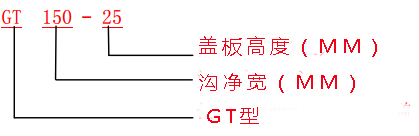

1、GT型普通側溝、橫斷溝鋼格板溝蓋。適用于帶支座沿口（T型溝）的溝上，沿口通常用角鋼砌護。這種溝蓋板適用于除公路外的道路場合，一般車流不是很大。當做為橫斷溝溝蓋使用時，需考慮到蓋板跳起的危險，應采用螺栓固定式溝蓋，鋼格板溝蓋均采用熱浸鍍鋅。通常標示的方法如下圖：

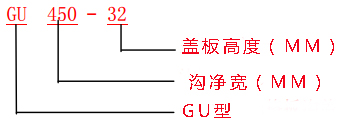

2、GU型鋼格板溝蓋

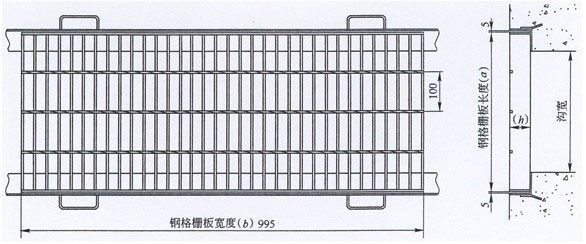

適用于大多數普通混凝土砌制的無沿口溝，荷載T-6 、 T-14時溝上沿口建議埋沒角鋼，同時亦可采用預制的U型溝砌塊建筑水溝，有效防止污水像大地的滲漏。當需要過車時，GU型夠格柵蓋板僅適于側溝。鋼格板的規格荷載及說明見表

什么是GU/GM/GT型水溝鋼格板溝蓋規格/圖集

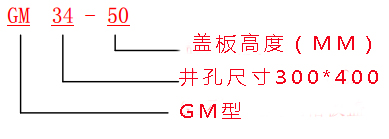

3、GM型凈孔鋼格板溝蓋

GM 型井孔地溝（排水、篦子）溝蓋板。GM 型井孔地溝（排水、篦子）溝蓋板一般可設計成可翻式，通常可翻的啟閉角為 110度。帶鉸銷的地溝（排水、篦子）溝蓋板不僅防盜而且簡化了施工程序，為了提高抗沖擊能力，GM 型井孔地溝（排水、篦子）溝蓋板一般采用橫桿間距為 50mm 的地溝（排水、篦子）溝蓋板來制造。
